X射线安全检查设备QSSE-5030

《产品说明》

1、高清采集系统：产品采用新一代高清采集方案设计，具有图像清晰度高、采集速度快，良好抗

干扰能力，设备出厂前，经过长时间测试，性能良好，故障率极低。

2.全新集成方案：全新F-stat方案，无电脑硬盘系统，全芯片集成，稳定性更，运行效率更高。

3系统自检测功能：系统启动或正常工作时，通过界面虚拟指示灯提示系统的工作状态，若设备

发生故障时，能够及时准确提示。

4、优化放大功能：针对微小物品提供的连续100级放大功能，相比传统的16级放大功能，性能更强大，放大效果更加细腻。

5、高速芯片级硬盘：传统设备上多采用普通大容量硬盘，由于设备正常工作时，需要进行大量数据处理、存储，容易引起冲突，导致死机现象，而采用高速电子芯片硬盘设计，可大大提高系统的处理能力和工作稳定性。

6、图像数据管理系统：为实现有限的存储容量能够存储更多的数据和方便用户查看保存的图片数据而设计，该系统按日期保存图片，具有图片压缩功能，自带存储容量检测功能，容量不足时，会自动删除最早保存的旧图片数据，确保不影响存储新图片，同时，系统提供在线图片浏览功能，能够快捷浏览保存的任意图片；

7、保存多种格式图片：用户可以更具需要选择保存图片的格式，提供BMP、JPG、PNG、JPEG等多种图片格式。

8、提供客户订制服务：系统可开放部分接口，如根据用户需要，调整图片的显示颜色，或按客户合理要求，增加其他实用功能，如订制更高速率采集系统（目前安检设备多采用0.22m/s检测速度）；

《基本参数》
通道尺寸       500（宽）×300（高）mm
传送带速度      0.22m/s
传送带额定负荷      75kg
分辨力       直径0.102 mm金属线
空间分辨力      水平/垂直：直径1.3mm
穿透分辨力      直径0.35mm
穿透力        10 mm钢板
胶卷安全性      对ISO1600胶卷安全
泄漏剂量      <0.05µGy/h
射线束方向         底照式
管电流           0.4~1.2mA（可调）
管电压            80--100 KV（可调）
射线束发散角       80°
冷却／工作周期      密封式油冷／100％

《图像处理系统》
X射线传感器      L形光电二极管阵列探测器 (单能量)，16bit深度
显 示 器      高分辨率19英寸液晶显示器
彩色图像显示    24位真彩色显示
边缘增强      物体轮廓边缘更加清晰
超级图像增强     图像边缘细节更加清晰
高穿透显示     提高图像中亮区的对比度，使易穿透区更清晰
低穿透显示     提高图像中暗区的对比度，使难穿透区更清晰。
放大镜       局部放大功能，动态实时100级放大
增亮/减暗     增加图像的亮度/减暗图像的亮度
图像回拉/前拉    显示前20幅图像，并对图像可进行任何图像处理
图像复原      一键图像显示恢复到最初状态
图像存储      高速电子硬盘，50万幅图像存储，并可进行任意图像处理，连续工作保存

《使用环境》
工作温度／湿度：   0℃～45℃／20%～95% (不冷凝)
储存温度／湿度：   -20℃～60℃／20%～95% (不冷凝)
工作电压：     220VAC(±10%)  50±3HZ
功率损耗：        0.5KW（最大值）           噪声级：       <58dB

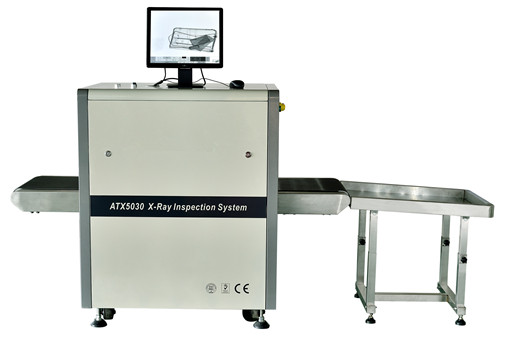

v 实物图

                                       安检机
