​门禁系统的施工布线规范和注意事项

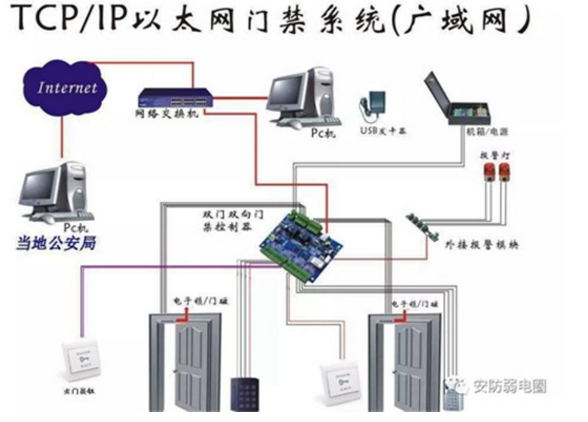

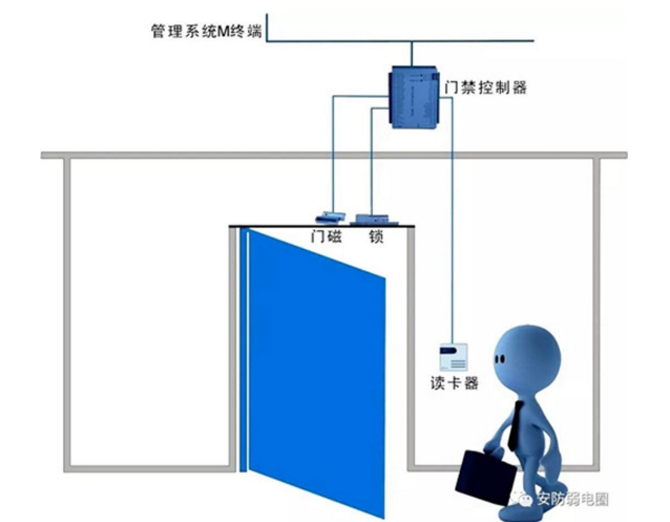

读卡器到控制器的线，建议用8芯屏蔽多股双绞网线(其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线)，数据线 Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。

电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联;或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。

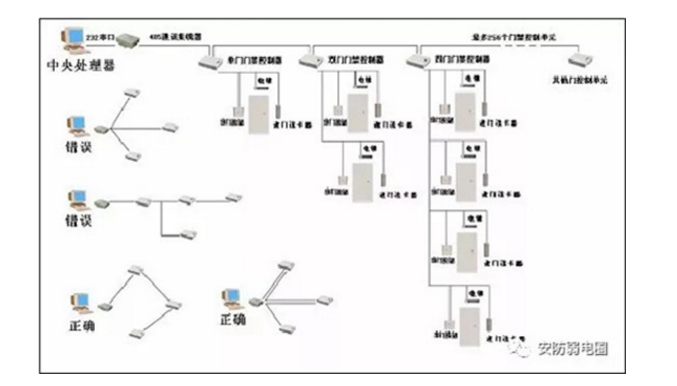

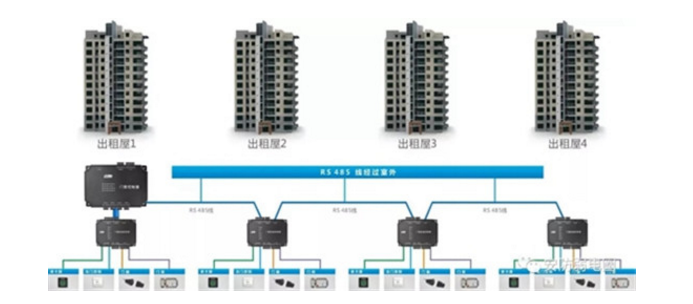

门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态 或者无需门长时间未关闭报警 和 非法闯入报警功能，门磁线可不接。 控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485+ 和 485-之间并联120欧姆的终端电阻来改善通讯质量。 485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。

所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。 虽然控制器具备了良好的防静电 防雷击 防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。

建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。

请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。

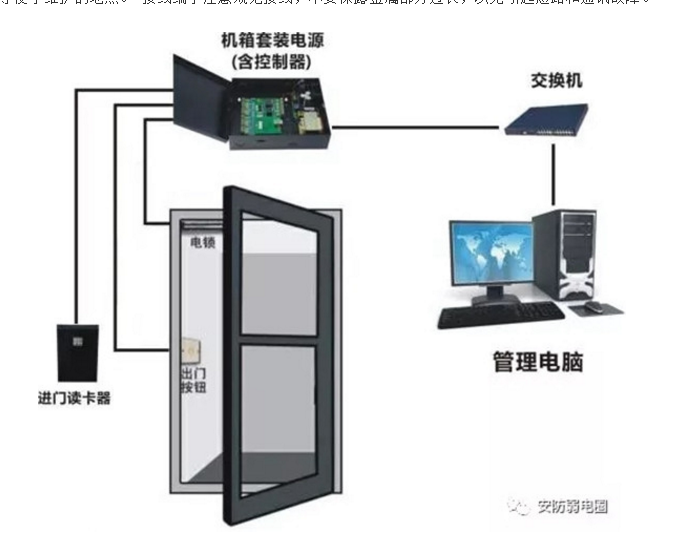

不建议您擅自对接其他附加设备，不要将控制器和其他大电流设备接在同一供电插座上。 读卡器 按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。 控制器建议安装在弱电井等便于维护的地点。 接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。

门禁系统布线需要注意的问题：

1、将控制器放于较隐蔽或安全的地方，防止人为的恶意破坏。

2、室内布线时不仅要求安全可靠而且要使线路布置合理、整齐、安装牢固。

3、使用的导线，其额定电压应不大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应满足供电和机械强度的要求。

4、布线时应尽量避免导线有接头。除非接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。

5、布线在建筑物内安装要保持水平或垂直。布线应加套管保护(塑料或铁水管，按室内的布线的技术要求选配)，天花板的走线可用金属软管或PVC管，但需固定稳妥美观。

6、信号线不能于大功率电力线平行，更不能穿在通一管内。如因环境所限，要平行走线，则要远离50CM以上。

7、报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电器安装标准。

8、报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性
